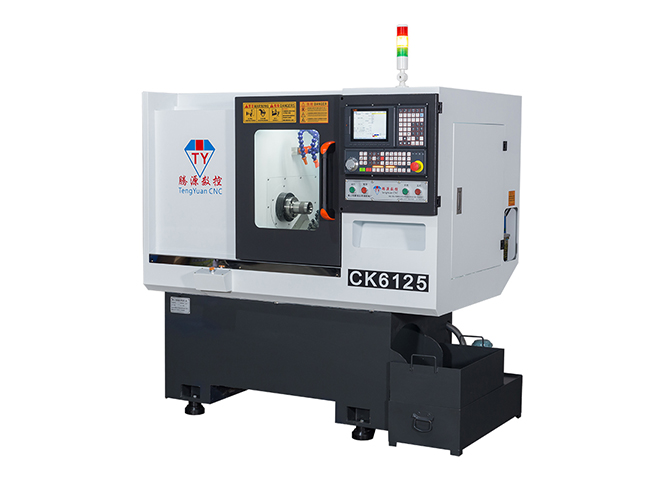

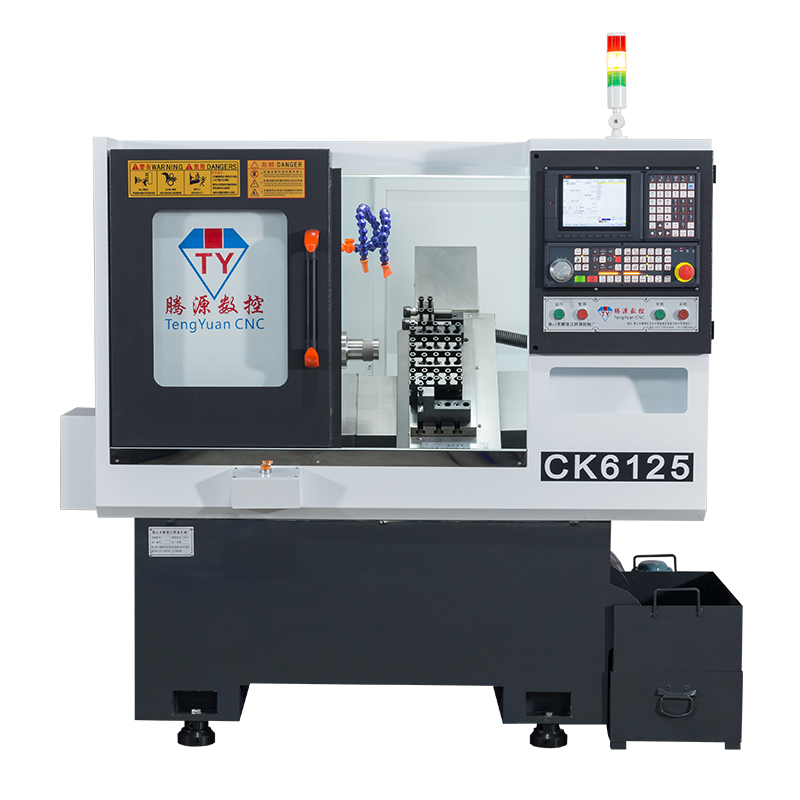

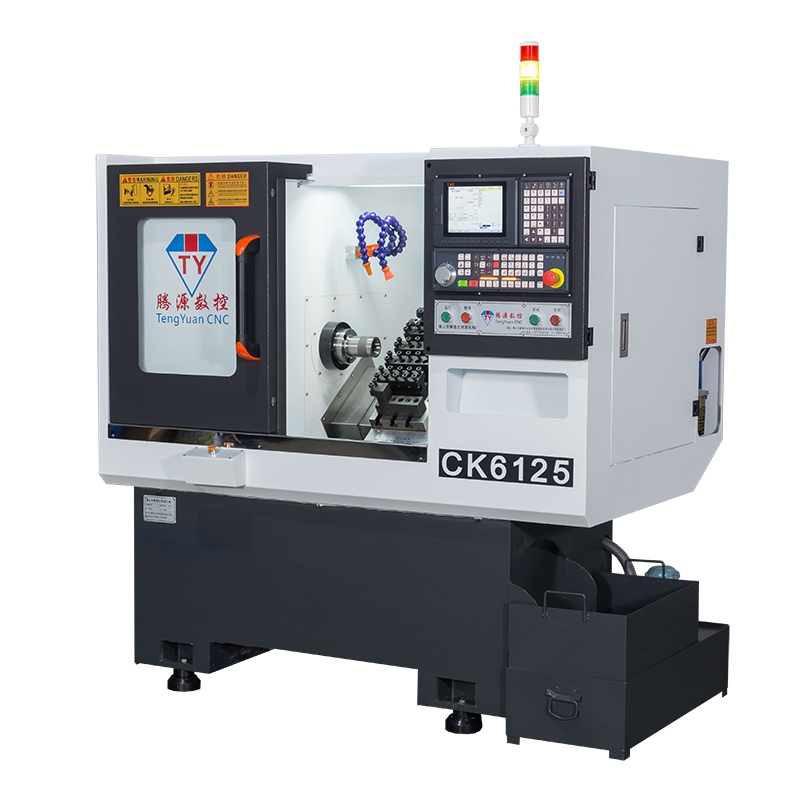

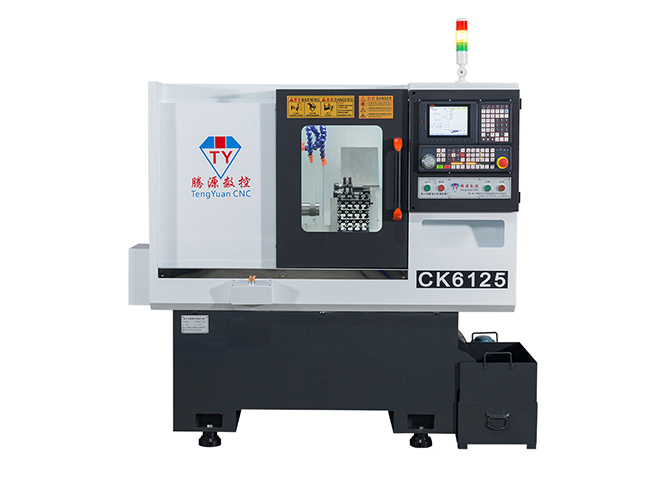

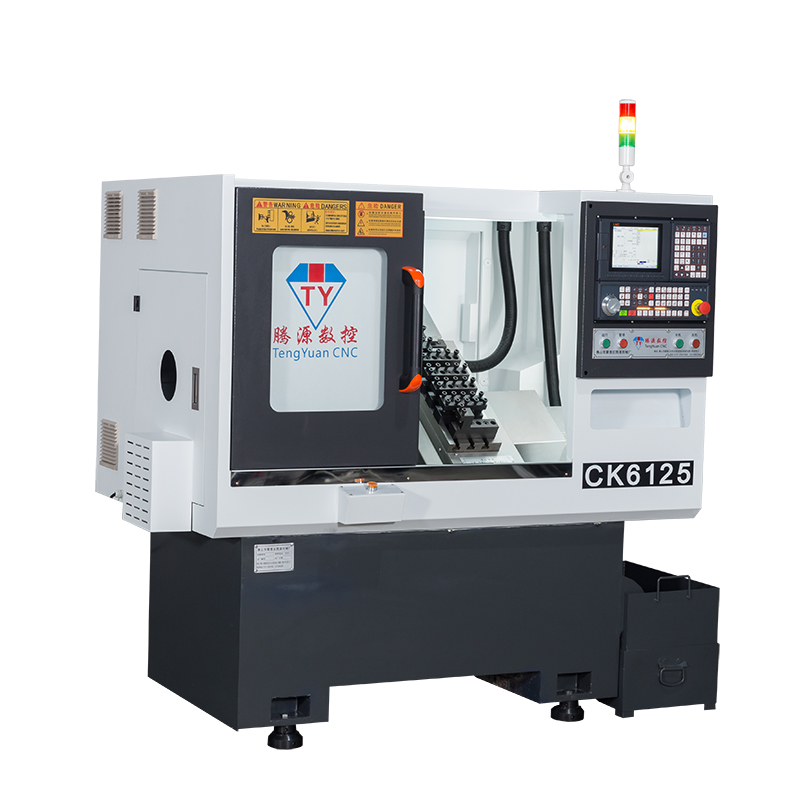

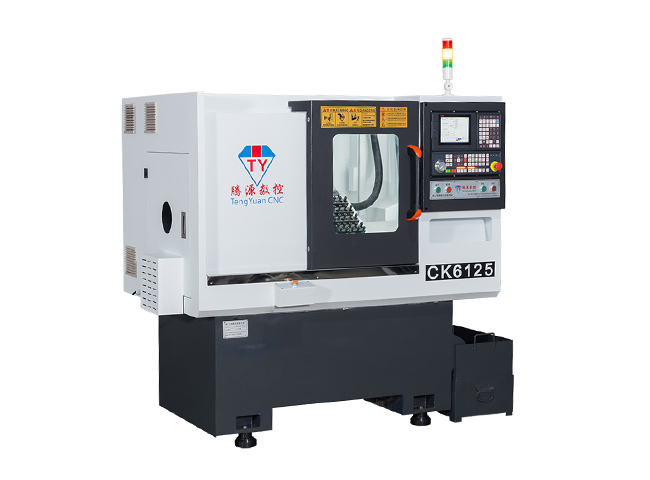

小型數控25機
功能特性:
一、本機采用35°斜床結構,排屑容易,重心低,抗彎曲能力強,部件保護良好,操作方便。

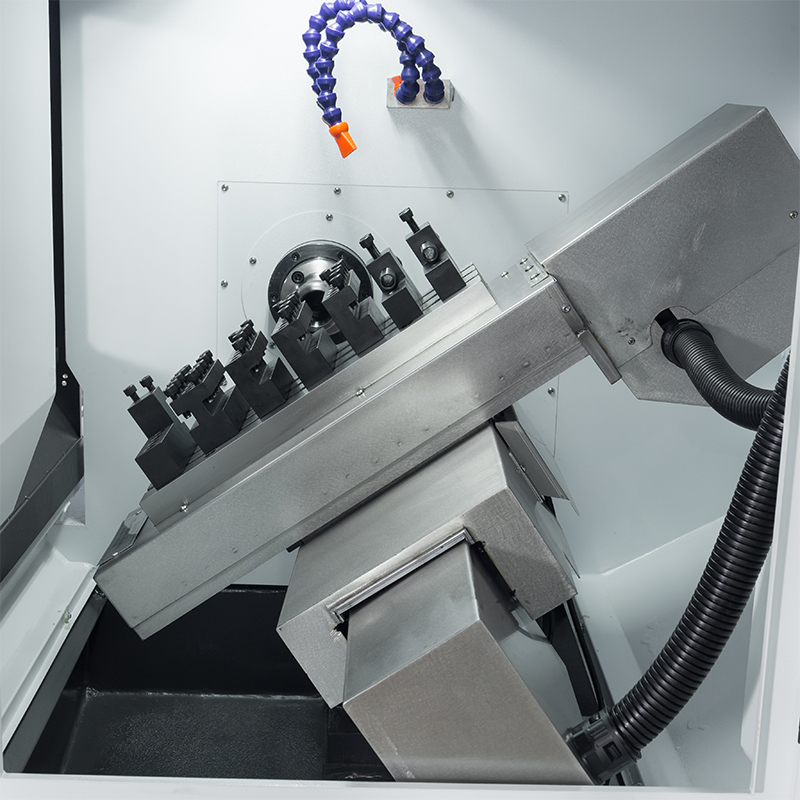

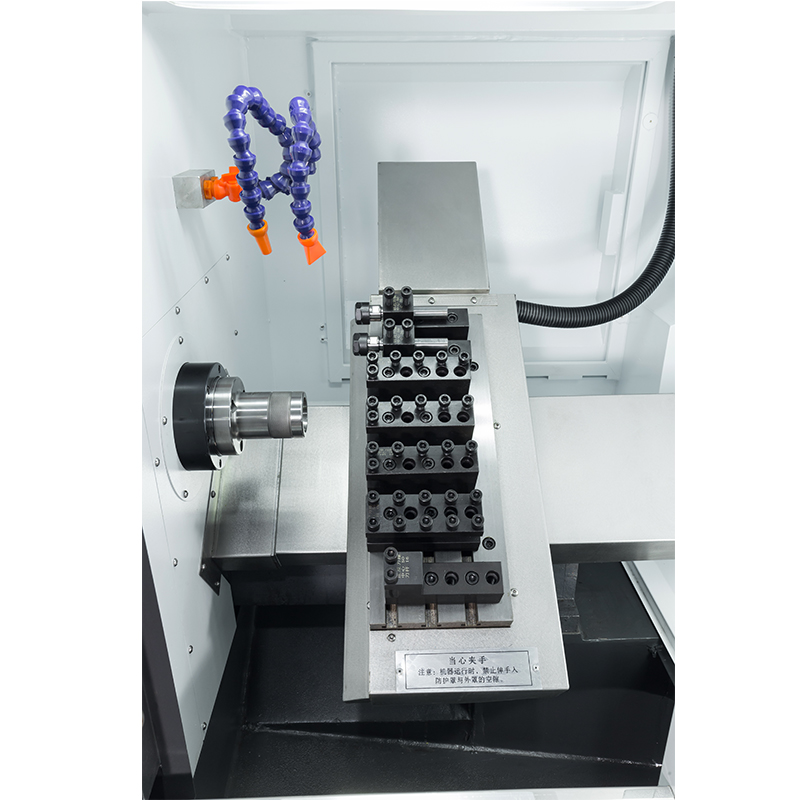

二、采用排刀結構,有效避免換刀造成的精度誤差,并且提高換刀速度,節省加工時間。

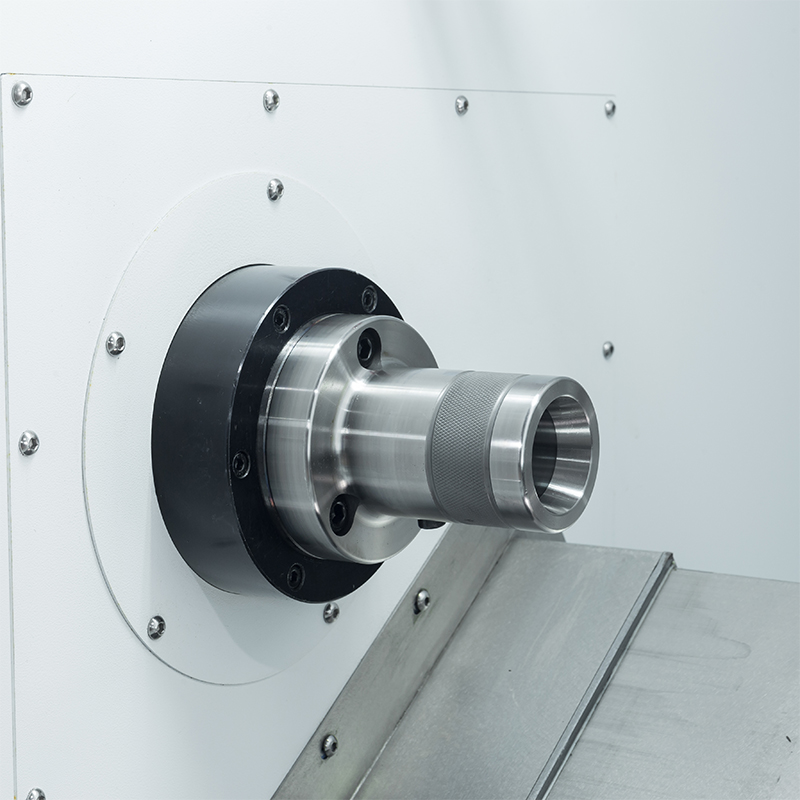

三、主軸采用帶有標準的內錐結構的套筒主軸、液壓卡盤、彈簧夾頭可以直接安裝,無需法蘭,可以快速進行換裝夾頭。
四、主軸采用免維護結構,并使用精密的高速角接觸軸承,最高轉速可達到4000rpm,可以有效地進行高速切削加工,提高工件的表面粗糙度。
五、兩軸導軌采用臺灣進口線性導軌,具有精度高,剛性好,壽命長維護容易等優點。
六、機床采用進口精密靜音絲桿,并采用雙的預拉固定結構,使機床剛性得到有效提升,并消除由于機床運轉造成的冷熱變型造成的精度變化。
七、絲桿導軌采用液體自動潤滑方式,有效的對重要部件進行保護,延長其使用壽命。

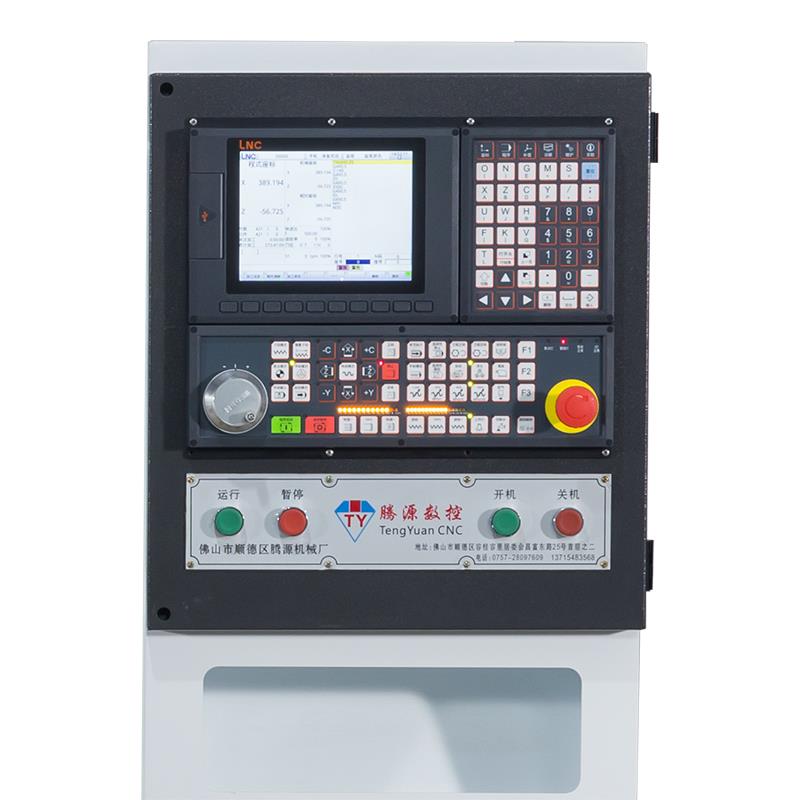

八、采用進口控制系統,并配合日本安川高速超精密伺服,使機床加工精度和加工速度得到有效的提升。
九、本機床適用于銅、鐵、鋁、不銹鋼、硬塑料、汽車配件、機械配件、醫療配件、水暖配件、燃具配件、燈飾配件、電氣配件、門鎖配件、五金零件等精密配件加工。
項目 | 名稱 | 參數 |
---|---|---|
加工范圍 | 床身最大回轉直經 | ?350mm |
拖板上最大加工直經 | ?100mm | |
最大加工直經 | 軸類?98mm/盤類?300mm | |
建議最大加工工件長度 | 200mm | |
最大棒材通孔直經 | ?25mm | |
主軸 | 主軸鼻端型式 | A2-4 |
主軸通孔直經 | ?36mm | |
主軸最高轉速 | 4000rpm | |
主軸電機功率 | 2.2kw | |
套筒及回轉油缸 | 4寸/5寸/6寸 | |
行程及最快進給 | X軸有效行程 | 600mm |
Z軸有效行程 | 250mm | |
X、Z軸快速移動率 | 20-26m/mim | |
X、Z軸伺服電機 | 1.3kw | |
加工精度 | X、Z軸重覆精度 | ±0.004mm |
X、Z軸定位精度 | ±0.005mm | |
其它規格 | 床身結構形式 | 35o斜床身 |
刀架中心高 | 50mm | |
刀柄規格 | 16×16/20×20 | |
鏜刀桿規格 | 20mm | |
外形尺寸 | 長×寬×高 | 1600×1300×1900 |
重量 | 1800kg |
配件名稱 | 產地 | 品牌 |
數控系統 | 臺灣 | 寶元5800(總線絕對值式) |
X、Z軸伺服電機 | 國產 | 德歐總線 |
主軸伺服電機 | 國產 | 阿爾法伺服電機 |
主軸 | 國產 | 自研 |
主軸軸承 | 日本 | THT |
絲桿軸承 | 日本 | THT |
直線導軌 | 臺灣 | 上銀 |
滾珠絲桿 | 臺灣 | 上銀 |
回轉油缸 | 國產 | 眾義/科普特 |
液壓筒夾 | 國產 | 眾義/百方建航 |

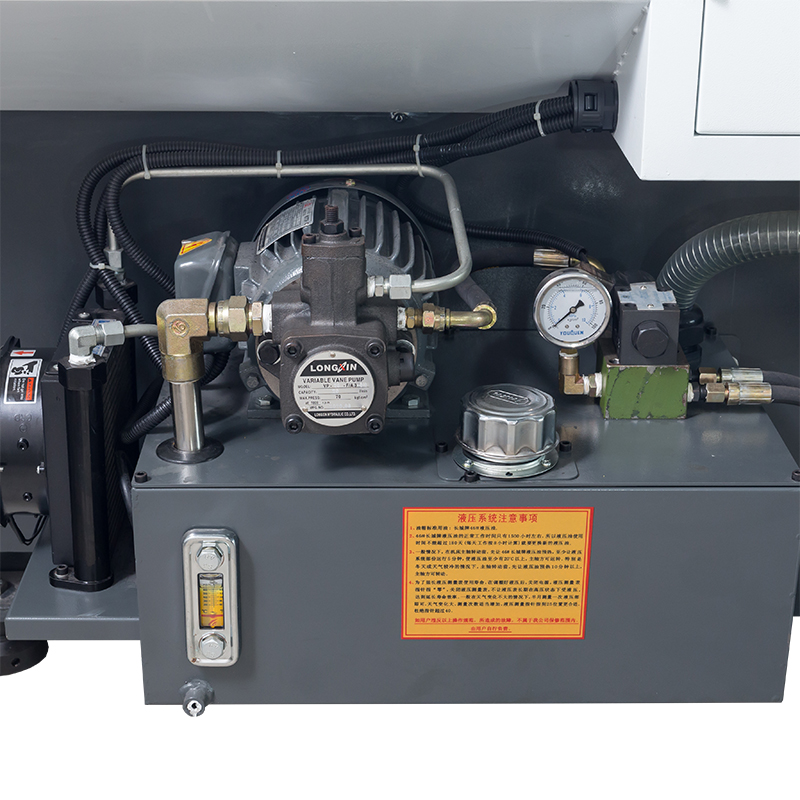

液壓系統 | 國產 | 俊泰 |
自動潤滑系統 | 國產 | 昱普 |
冷卻系統 | 國產 | 上海日歆 |

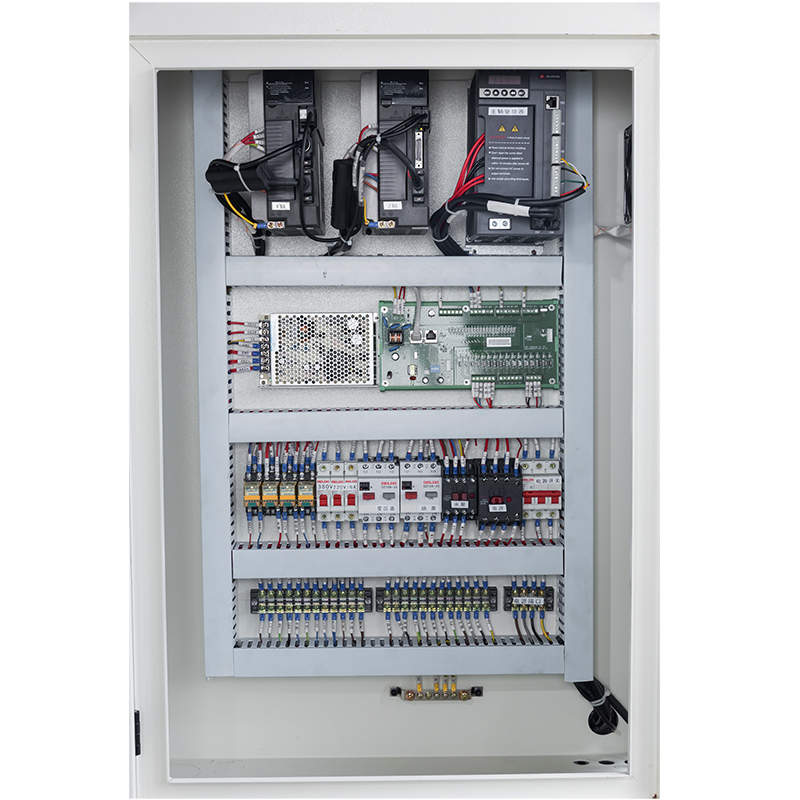

電氣 | 國產 | 德力西 |
